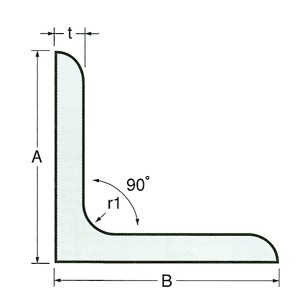

アングル

SUS304・316・316L 430 (熱間圧延品) JIS G 4317

単位:㎜
サイズ
肉厚×辺×辺さ
t × A × B
r1 304 316・316L 430 断面二次
モーメント(1)
㎝4
断面係数
㎝3
断面積
㎝2
4,000㎜ 5,000mm 6,000mm 4,000㎜ 6,000mm 4,000㎜
kg/P 研磨 kg/P 研磨 kg/P 研磨 kg/P 研磨 kg/P 研磨 kg/P 研磨
3 × 20 × 20 4 3.58 Hl④● 3.60 3.47 0.39 0.28 1.127
3 × 25 × 25 4 4.52 HL④● 4.56 4.40 0.80 0.45 1.427
3 × 30 × 30 4 5.48 HL④● 8.22 HL④● 8.28 5.32 1.42 0.66 1.727
3 × 35 × 35 4.5 9.66   ● 2.32 0.92 2.036
3 × 40 × 40 4.5 7.40 HL④● 11.1 HL④● 11.2 7.20 3.53 1.21 2.336
3 × 45 × 45 6.5 12.8   ● 5.12 1.55 2.684
3 × 50 × 50 6.5 9.48   ● 14.2 HL ● 7.10 1.93 2.984

4 × 30 × 30 4 10.6   ● 1.77 0.84 2.236
4 × 35 × 35 4.5 12.6   ● 2.91 1.17 2.645
4 × 40 × 40 4.5 9.64 HL④● 14.5 HL④● 4.46 1.55 3.045
4 × 45 × 45 6.5 16.6   ● 6.50 2.00 3.492
4 × 50 × 50 6.5 12.4 HL ● 15.4 18.5 HL④● 18.7 9.06 2.49 3.892

5 × 30 × 30 4 13.1   ● 2.14 1.03 2.746
5 × 35 × 35 4.5 15.5   ● 3.53 1.43 3.255
5 × 40 × 40 4.5 11.9 HL ● 14.9 17.9 HL④● 18.0 5.42 1.91 3.755
5 × 45 × 45 6.5 20.5   ● 7.91 2.46 4.302
5 × 50 × 50 6.5 15.2 HL ● 19.0 22.9 HL④● 23.0 11.1 3.08 4.802
5 × 60 × 60 6.5 27.6   ● 19.6 4.52 5.802
5 × 65 × 65 8.5 30.3   ● 25.3 5.35 6.367
5 × 70 × 70 8.5 32.7   ● 31.9 6.25 6.867
5 × 75 × 75 8.5 35.0   ● 39.5 7.21 7.367

6 × 30 × 30 4 15.2   ● 2.14 1.17 3.206
6 × 35 × 35 4.5 18.2   ● 4.01 1.65 3.815
6 × 40 × 40 4.5 21.0   ● 6.19 2.21 4.415
6 × 45 × 45 6.5 24.1   ● 9.08 2.85 5.062
6 × 50 × 50 6.5 17.9 HL ● 22.4 26.9 HL④● 27.0 12.6 3.55 5.644
6 × 60 × 60 6.5 32.6   ● 22.8 5.29 6.927
6 × 65 × 65 8.5 23.9 HL ● 29.8 35.8 HL④● 36.1 29.4 6.26 7.527
6 × 70 × 70 8.5 38.6   ● 37.1 7.33 8.127
6 × 75 × 75 8.5 27.7 HL ● 34.6 41.5 HL④● 41.8 46.1 8.47 8.727
6 × 80 × 80 8.5 44.4   ● 56.4 9.70 9.327
6 × 90 × 90 10 50.2   ● 80.7 12.3 10.55
6 × 100 × 100 10 55.9   ● 112 15.3 11.75

7 × 70 × 70 8.5 44.5   ● 41.5 8.25 9.358

8 × 50 × 50 6.5 34.7   ● 15.7 4.49 7.296
8 × 60 × 60 6.5 42.3   ● 28.4 6.69 8.896
8 × 65 × 65 6.5 46.4   ● 36.8 7.96 9.761
8 × 70 × 70 8.5 50.2   ● 46.6 9.34 10.56
8 × 75 × 75 8.5 54.1   ● 58.1 10.8 11.36
8 × 80 × 80 8.5 57.8   ● 71.2 12.4 12.16
8 × 90 × 90 10 66.0   ● 102 15.7 13.82
8 × 100 × 100 10 73.2   ● 145 20.0 15.42
HLは全面HL研磨品 ④は外2面#400研磨品
単位:㎜
サイズ
肉厚×辺×辺さ
t × A × B
r1 304 316・316L 断面二次
モーメント(1)
㎝4
断面係数
㎝3
断面積
㎝2
4,000㎜ 6,000mm 4,000㎜ 6,000mm
kg/P 研磨 kg/P 研磨 kg/P 研磨 kg/P 研磨
9 × 50 × 50 6.5 34.7   ● 17.3 5.00 8.126
9 × 60 × 60 6.5 47.2   ● 31.3 7.46 9.926
9 × 65 × 65 8.5 51.8   ● 40.7 8.87 10.89
9 × 70 × 70 8.5 56.1   ● 51.6 10.4 11.79
9 × 75 × 75 8.5 40.4 60.6   ● 60.6 64.4 12.1 12.69
9 × 80 × 80 8.5 64.8   ● 79.2 13.9 13.59
9 × 90 × 90 10 73.8   ● 114 17.6 15.45
9 × 100 × 100 10 82.2   ● 160 22.2 17.25
9 × 125 × 125 10 103.0   ● 321 35.3 21.69

10 × 50 × 50 6.5 42.5   ● 18.8 5.50 8.936
10 × 60 × 60 6.5 52.1   ● 34.2 8.21 10.94
10 × 65 × 65 8.5 57.1   ● 44.4 9.77 12.00
10 × 75 × 75 8.5 66.6   ● 70.5 13.3 14.00
10 × 80 × 80 8.5 70.8   ● 85.8 15.1 14.94
10 × 90 × 90 10 81.0   ● 125 19.5 17.00
10 × 100 × 100 10 60.4 90.6 HL ● 91.2 175 24.4 19.00

12 × 75 × 75 8.5 78.6   ● 81.9 15.7 16.56
12 × 80 × 80 8.5 84.0   ● 100 17.9 17.70
12 × 90 × 90 10 96.0   ● 146 23.1 20.16
12 × 100 × 100 10 107.0   ● 205 28.9 22.56
12 × 125 × 125 10 136.0   ● 416 46.4 28.56
*12 × 130 × 130 12 142.0   ● 467 49.9 29.76
12 × 150 × 150 12 165.0   ● 740 68.1 34.66

15 × 125 × 125 10 168.0   ● 505 57.0 35.25
15 × 150 × 150 12 203.0   ● 888 82.6 42.74
HLは全面HL研磨品 ④は外2面#400研磨品
*はJIS規格外品となります。
熱間圧延アングル寸法許容差表
直角度 90° ±2°
曲り 1mにつき3m以下
全長に対して3㎜×全長m/1m以下
長さ +40㎜、-0㎜
厚さ t/ 辺長 20~90 100 125~150
3.0~12.0 ±0.4 ±0.6 ±1.0
辺長 20~25
±1.5
30~50
±2.0
60~90
±3.0
100~150
±4.0

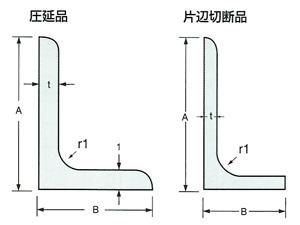

不等辺アングル SUS304(熱間圧延品・片辺切断品)

HL=HL ●=酸洗仕上

単位:㎜
サイズ
肉厚×辺×辺さ
t × A × B
r1 6,000 断面二次
モーメント
㎝4
断面係数
㎝3
断面積
㎝2
kg/P 研磨 Ix Iy Zx Zy
 4 × 45 × 30 6.5 13.6 5.78 2.05 1.91 0.908 2.866
 6 × 50 × 30 6.5 21.4 10.7 2.97 3.27 1.34 4.487
  6 × 75 × 50 8.5 34.4 40.4 14.3 7.97 3.77 7.227
 6 × 75 × 65 8.5 38.8 44.2 31.4 8.30 6.57 8.161
  6 × 100 × 75 10 48.8 102 49.5 14.7 8.67 10.25
  6 × 125 × 75 10 55.9 190 52.4 22.5 8.89 11.75
  7 × 75 × 50 8.5 39.5 45.8 16.1 9.08 4.28 8.308
 7 × 100 × 75 10 56.7 118 58.6 17.0 10.4 11.92
 9 × 75 × 50 8.5 50.0 56.4 20.5 11.3 5.60 10.52
 9 × 90 × 75 10 67.2 109 70.4 17.4 12.9 14.18
  9 × 100 × 75 10 71.4 146 70.2 21.3 12.6 15.00
  9 × 125 × 75 10 82.2 274 74.5 32.9 12.9 17.25
  9 × 150 × 90 10 99.0 483 133 48.2 19.0 20.85
  12 × 150 × 90 10 130 626 171 63.2 24.8 27.42
は片辺切断品

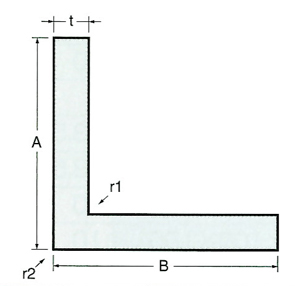

コールドアングル SUS304(冷間圧延品)

単位:㎜
サイズ
肉厚×辺×辺さ
t × A × B
4,000 6,000 断面二次
モーメント
㎝4
断面係数
㎝3
断面積
㎝2
kg/P kg/P
3 × 20 × 20 3.54 0.403 0.290 1.115
3 × 25 × 25 4.48 0.821 0.465 1.415
3 × 30 × 30 5.44 8.16 1.46 0.682 1.715
3 × 40 × 40 7.36 11.0 3.58 1.24 2.315
3 × 50 × 50 9.24 13.9 7.15 1.97 2.915
4 × 40 × 40 14.5 4.61 1.62 3.045
4 × 50 × 50 18.3 9.27 2.57 3.845
5 × 30 × 30 13.1 2.22 1.07 2.755
5 × 40 × 40 17.9 5.56 1.97 3.755
5 × 50 × 50 22.6 11.3 3.16 4.755
6 × 30 × 30 15.5 2.55 1.25 3.249
6 × 40 × 40 21.2 6.45 2.32 4.449
6 × 50 × 50 26.9 13.1 3.72 5.649
6 × 60 × 60 32.6 23.3 5.45 6.849
6 × 65 × 65 35.5 30.0 6.44 7.449
6 × 75 × 75 41.2 46.9 8.68 8.649
9 × 50 × 50 39.0 18.1 5.30 8.199
9 × 75 × 75 60.6 66.5 12.6 12.70
※表面肌は、熱間圧延品の引抜肌
コールドアングル寸法許容差表
直角度 90°±2°
曲り 1㎜につき2㎜以下
長さ公差 +20㎜,-0㎜
厚さ 3×20×20~3×30×30 ±0.25㎜
3×40×40~6×65×65 ±0.30㎜
6×75×75~9×75×75 ±0.35㎜
20~25 30~50 60~75
辺長 0.75以下 1.0以下 1.5以下
r1 2R以下
r2 厚さ6㎜以下 2R
厚さ7㎜以下 厚さの1/3以下

スモールアングル SUS304

サイズ・長さ 外面(R) kg/P 研磨 サイズ・長さ 外面(R) kg/P 研磨
1.0 × 9 × 9 × 4,000 1.5 0.568 HL 1.0 × 25 × 25 × 4,000 1.5 1.53 HL
1.0 × 10 × 10 × 4,000 1.5 0.632 HL 1.2 × 25 × 25 × 4,000 2.0 1.90 HL
1.0 × 12 × 12 × 4,000 1.5 0.760 HL 1.2 × 30 × 30 × 4,000 2.0 2.17 HL
1.0 × 13 × 13 × 4,000 1.5 0.824 HL 1.5 × 30 × 30 × 4,000 2.5 2.85 HL
1.0 × 16 × 16 × 4,000 1.5 1.01 HL 1.2 × 32 × 32 × 4,000 2.0 2.32 HL
1.0 × 19 × 19 × 4,000 1.5 1.20 HL 1.5 × 32 × 32 × 4,000 2.5 3.04 HL
1.2 × 19 × 19 × 4,000 2.0 1.39 HL ※外2面HLSPV品

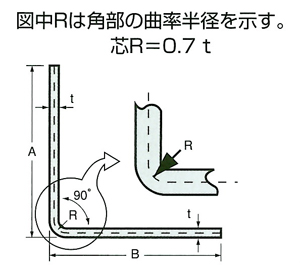

ファーミングアングル(LF2) SUS304、430

HL=HL ④=#400 CG=CG仕上 未=未研磨品

単位:㎜
サイズ
肉厚×辺×辺さ
t × A × B
304 430
LF2 LF2
4,000 6,000 4,000
kg/P 研磨 kg/P 研磨 kg/P 研磨
2 × 20 × 20 2.37  未 2.30   未
2 × 25 × 25 3.01  未 2.92   未
2 × 30 × 30 3.64  未 3.54   未
2 × 40 × 40 4.92  未 4.76   未

3 × 15 × 15 2.48 CG未
3 × 20 × 20 3.44 CG未 3.34 CG
3 × 25 × 25 4.40 CG未 4.24 CG
3 × 30 × 30 5.32 CG未 7.98 CG未 5.20 CG④
3 × 40 × 40 7.24 CG未 10.9 CG未 7.04 CG④

④は外2面のみ#400研磨品
